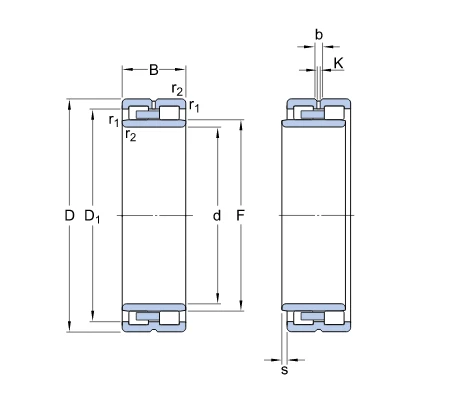

מפרט NNU4952B/SPW33 מיסב גלילה גלילי דיוק במיוחד:
| יִעוּד | NNU - 4952 - B/SPW33 | |
| קטגוריה | ||
| מיסבי גלילה גליליים, שורה כפולה, דיוק סופר - | ||
| ממדים | ||
| d (קוטר הקדח) | 260 מ"מ | 8.661 אינץ' |
| D (קוטר חיצוני) | 360 מ"מ | 11.811 אינץ' |
| B (רוחב) | 100 מ"מ | 3.15 אינץ' |
| W (משקל) | 30.5 ק"ג | 36.4 פאונד |
| נתונים טכניים | ||
| Cr (kN) דירוג עומס דינמי בסיסי | 748 | |
| C0r (kN) דירוג עומס סטטי בסיסי | 1700 | |
| גבול עומס עייפות (kN) | 163 | |
| מהירות ניתנת להשגה עבור שימון גריז (ר/דקה) | 2000 | |
| מהירות ניתנת להשגה עבור שמן - שימון אוויר (ר/דקה) | 2400 | |
| כמות שומן התייחסות (ס"מ3) | 366 | |
| קשיחות רדיאלית סטטית (ערך מנחה) (N/um) | 6830 | |
| עיצוב פנימי | B= עיצוב פנימי שונה | |
| סִיכָה | חריץ טבעת ושלושה חורי סיכה בטבעת החיצונית | |
| דיוק | SP | |
מיסב גלילי גלילי NNU.4952.B.SPW33 260*360*100 מ"מ
| יִעוּד | מידות עיקריות | דירוגי עומס בסיסיים | מהירויות ניתנות להשגה | ||||
| דִינָמִי | סטָטִי | שימון גריז | שמן - שימון אוויר | ||||
| d[mm] | D[מ"מ] | B[mm] | C[kN] | C0[kN] | [ר/דקה] | [ר/דקה] | |
| NN 3048 K/SPW33 | 240 | 360 | 92 | 842 | 1 560 | 2 200 | 2 400 |
| NNU 4948 B/SPW33 | 240 | 320 | 80 | 528 | 1 220 | 2 200 | 2 600 |
| NNU 4948 BK/SPW33 | 240 | 320 | 80 | 528 | 1 220 | 2 200 | 2 600 |
| NN 3052 K/SPW33 | 260 | 400 | 104 | 1 020 | 1 930 | 2 000 | 2 200 |
| NNU 4952 B/SPW33 | 260 | 360 | 100 | 748 | 1 700 | 2 000 | 2 400 |
| NNU 4952 BK/SPW33 | 260 | 360 | 100 | 748 | 1 700 | 2 000 | 2 400 |
| NN 3056 K/SPW33 | 280 | 420 | 106 | 1 080 | 2 080 | 1 900 | 2 000 |
