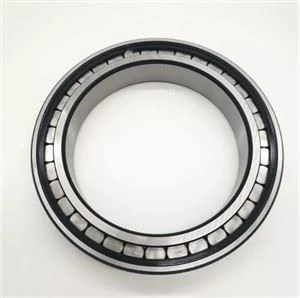

SL182952-B-C3 עם גודל 260x360x60 מ"מ מיסב גלילה גלילי עם שורה אחת
סקירה כללית
תכונות עיצוב:
המסבים SL1829 מוחזקים יחד בטיפול והובלה על ידי התקן שמירה הובלה והרכבה על הטבעת החיצונית. התקן השמירה הזה נשאר
במיסב אסור להיות נתון לעומס צירי.
הטבעת הפנימית ניתנת להזזה צירית בכיוון אחד על ידי
הממד "s", ראה טבלת ממדים.
מיסבי הגלילה הגליליים מסופקים בעיצוב פתוח.
ניתן לשמן את המסבים בשורה אחת באמצעות פני הקצה
שמן או גריז.
קוטר קדח-260 מ"מ; קוטר חיצוני-360 מ"מ; רוחב-60 מ"מ; Mass-18.068 kg;Cr=780 kN;C0r=1450 kN;Limiting speed=168 1/min;Limiting speed=1020 1/min;Reference speed=690 1/min.
מפרטים
| מידות ודפי נתונים טכניים | |
| חלק מס. | SL182952-B-C3- מיסב גלילה גלילי משלים מלא בשורה אחת |
| מותג | INA תוצרת גרמניה, ומותג SDVV/ZBM תוצרת סין |
| מימדים עיקריים | 260x360x60 מ"מ |
| d | 260 מ"מ |
| D | 360 מ"מ |
| B | 60 מ"מ |
| rmin. | 2.1 מ"מ |
| d1 | 291.5 מ"מ |
| D1 | 323.4 מ"מ |
| Cr | 780 קילוואן |
| C0r | 1450 קילו-אן |
| קור | 168 קילוואן |
| הגבלת מהירות | 1020 1/דקה |
| מהירות התייחסות | 690 1/דקה |
| M | 18.06 ק"ג |
מניח שגם אתה עשוי להתעניין באותו סוג של מיסבים למטה
| יִעוּד | מִסָה m ≈ ק"ג |
מידות | ||||||
| d | D | B | r דקה |
s1) | F | d₁ ≈ |
||
| SL192330-TB | 421 | 150 | 320 | 108 | 4 | 7 | 18,249 | 2,033 |
| SL192332-TB | 497 | 160 | 340 | 114 | 4 | 7 | 19,638 | 219 |
| SL192334-TB | 592 | 170 | 360 | 120 | 4 | 7 | 20,355 | 2,266 |
| SL182236 | 298 | 180 | 320 | 86 | 4 | 7 | 一 | 2,324 |
| SL192336-TB | 691 | 180 | 380 | 126 | 4 | 7 | 22,156 | 245 |
| SL182238 | 3,565 | 190 | 340 | 92 | 4 | 9 | 一 | 2,435 |
| SL192338-TB | 803 | 190 | 400 | 132 | 5 | 7 | 22,443 | 250 |
| SL182240 | 4,312 | 200 | 360 | 98 | 4 | 9 | 一 | 2,466 |
| SL192340-TB | 921 | 200 | 420 | 138 | 5 | 7 | 23,845 | 2,657 |
| SL183044 | 284 | 220 | 340 | 90 | 3 | 9 | 一 | 2,546 |
| SL192344-TB | 1,112 | 220 | 460 | 145 | 5 | 7 | 26,671 | 297 |
| SL182948 | 106 | 240 | 320 | 48 | 21 | 3 | 2,675 | |
| SL183048 | 309 | 240 | 360 | 92 | 3 | 11 | 一 | 2,775 |
| SL192348-TB | 1,423 | 240 | 500 | 155 | 5 | 10 | 28,055 | 3,125 |
| SL181852-E | 461 | 260 | 320 | 28 | 2 | 2 | 一 | 281 |
| SL182952 | 185 | 260 | 360 | 60 | 21 | 5 | 一 | 2,915 |
| SL183052 | 445 | 260 | 400 | 104 | 4 | 11 | 一 | 304 |
| SL192352-TB | 1,732 | 260 | 540 | 165 | 6 | 10 | 3,156 | 3,516 |
| SL181856-E | 689 | 280 | 350 | 33 | 2 | 25 | 一 | 304 |
| SL182956 | 197 | 280 | 380 | 60 | 21 | 35 | 一 | 314 |
| SL183056 | 48 | 280 | 420 | 106 | 4 | 11 | 一 | 3,195 |
| SL181860-E | 979 | 300 | 380 | 38 | 21 | 3 | 一 | 323,5 338 |
| SL182960 | 312 | 300 | 420 | 72 | 3 | 5 | 一 | |
| SL183060-TB | 666 | 300 | 460 | 118 | 4 | 14 | 一 | 3,536 |
| SL181864-E | 1,036 | 320 | 400 | 38 | 21 | 3 | 一 | 3,445 |
| SL182964 | 329 | 320 | 440 | 72 | 3 | 5 | 一 | 3,585 |
| SL183064-TB | 717 | 320 | 480 | 121 | 4 | 14 | 一 | 3,695 |
| SL181868-E | 1,093 | 340 | 420 | 38 | 21 | 3 | 一 | 3,655 |
| SL182968 | 347 | 340 | 460 | 72 | 3 | 5 | 一 | 379 |
| SL183068-TB | 958 | 340 | 520 | 133 | 5 | 16 | 一 | 3,961 |
| SL181872-E | 1,149 | 360 | 440 | 38 | 21 | 3 | 一 | 387 |
| SL182972 | 364 | 360 | 480 | 72 | 3 | 5 | 一 | 3,995 |
| SL183072-TB | 101 | 360 | 540 | 134 | 5 | 16 | 一 | 414 |
| SL181876-E | 1,887 | 380 | 480 | 46 | 21 | 4 | 一 | 4,155 |
| SL182976 | 521 | 380 | 520 | 82 | 4 | 5 | 一 | 426 |
| SL183076-TB | 106 | 380 | 560 | 135 | 5 | 16 | 一 | 4,317 |
