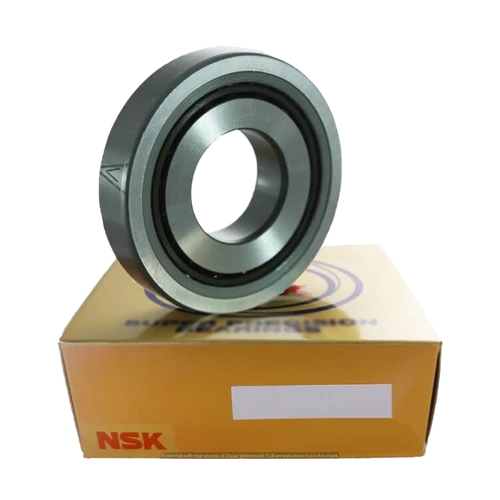

17TAC47BSUC10PN7B מיסבי תמיכה בבורג כדורי NSK מיסבי מגע זוויתיים
מבוא:מיסב 17TAC47BSUC10PN7B הוא מיסב כדור כדורי מגע זוויתי בעל דיוק גבוה, גודלו קוטר פנימי 15 קוטר חיצוני 47 הוראות שימוש למיסב תומך בורג כדורי: 1. מיסב זה הינו מיסב משולב אוניברסלי, שניתן להשתמש בו על ידי שילוב מיסבים מאותו דגם נומינלי ל-2 שורות, 3 שורות ו-4 שורות. מכיוון שיש סימן "v" על משטח הקוטר החיצוני של הטבעת החיצונית של מיסב בודד, בעת שימוש בשילוב של שתי שורות או יותר, נא להשתמש בשילוב לפי האיור ולאשר את כיוון הסימון "v" . 2. היזהר לא להפעיל עומס זעזועים על המיסב במהלך ההרכבה. 3. המיקום המרבי של רטט רדיאלי מסומן ב-"o" בצד או בחלק משופע של הטבעת הפנימית ו-"v" בקוטר החיצוני של הטבעת החיצונית. כאשר הוא מותקן, דיוק הסיבוב של המיסב יהיה אופטימלי אם הוא מיושר עם המיקום המנוגד למיקום האקסצנטרי המרבי של הציר או הבית.
היקף היישום:מיסבי תומכי בורג כדורי מסוג NSK TAC תומכים במפעילים מדויקים במגוון רחב של יישומים כגון כלי מכונות, ציוד מדידה מדויק וטכנולוגיות רובוטים.
כמה שימושים מראים
(כלי מכונה)
(ציוד מדידה מדויק)
(טכנולוגיות רובוטים)
צִיוּר:
פרמטר נתונים:
|
Tכן |
מיסב בורג חד כיווני |
|
מֵסַב |
17TAC47B |
|
דֶגֶם |
17TAC47BSUC10PN7B |
|
d |
17 מ"מ |
|
D |
47 מ"מ |
|
B |
15 מ"מ |
|
דירוג עומס דינמי: |
21.9KN |
|
הגבלת עומס צירי: |
26.6KN |
|
גריז |
6000/דקה |
|
שמן |
8000/דקה |
תמונות אריזה:
מדי יום יוצאות משאיות רבות ממחסן המיסבים ונשלחות לכל רחבי העולם. החברה שלנו מספקת בזמן ובמהירות, ולעולם לא מעכבת את זמן ההמתנה של הלקוחות, כך שאם אתה מעוניין לשתף איתנו פעולה, לעולם לא נאכזב אותך.
